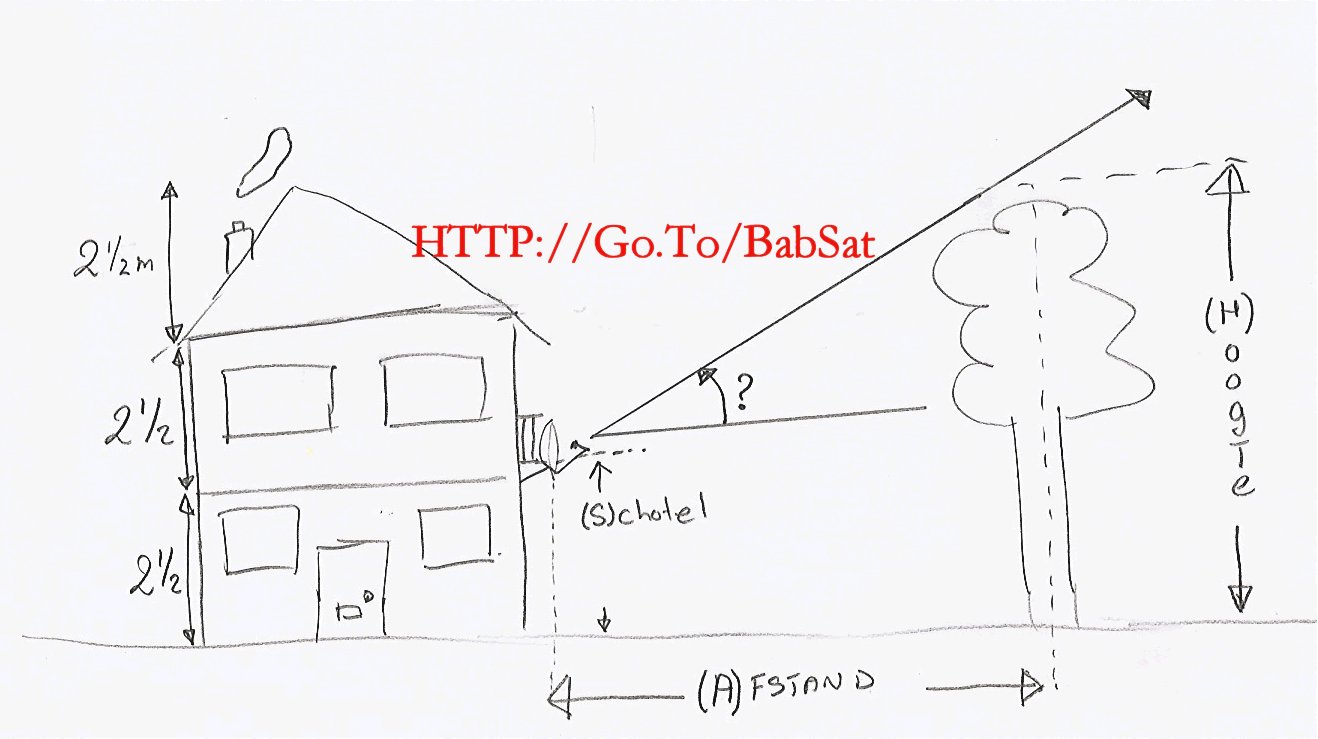

Onderstaande schets geeft aan, wat belangrijk is, om te kunnen berekenen of obstakels jouw ontvangst belemmeren:
A) de afstand tot het object (in dit geval een boom)
H) de hoogte van het object (alweer dezelfde boom)
S) de hoogte, waarop je van plan bent de schotel op te hangen
Stel dat je een boom achterin de tuin hebt staan, die volgens het kompas precies in de weg zou kunnen staan, schat je de hoogte van de boom. Stel dat je de boom inschat op een meter of 7 (voor het gemak kun je de hoogte relateren aan de hoogte van je huis: gemiddeld is een verdieping ca. 2.5 meter hoog, een huis met een begane grond, een verdieping en een zolder met puntdak zal dus ca. 7,5 meter hoog zijn, als de boom ongeveer tot het dak komt zal hij dus een meter of 7 hoog zijn). Stel dat je tuin 10 meter lang is en je de schotel op het balkon op de eerste verdieping wilt plaatsen, dan hangt de schotel dus op ca. 2.5 meter hoogte).
Dan wordt A= 10 meter, H=7 meter, S= 2.5 meter

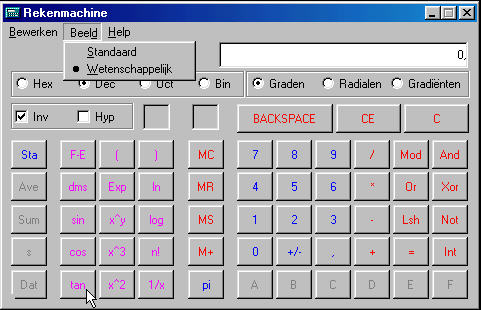

Open in Windows onder 'Start' 'Programma's', 'Bureau-accesoires' de calculator en stel hem in, zoals op het plaatje hieronder:
H) de hoogte van het object (alweer dezelfde boom)
S) de hoogte, waarop je van plan bent de schotel op te hangen
Stel dat je een boom achterin de tuin hebt staan, die volgens het kompas precies in de weg zou kunnen staan, schat je de hoogte van de boom. Stel dat je de boom inschat op een meter of 7 (voor het gemak kun je de hoogte relateren aan de hoogte van je huis: gemiddeld is een verdieping ca. 2.5 meter hoog, een huis met een begane grond, een verdieping en een zolder met puntdak zal dus ca. 7,5 meter hoog zijn, als de boom ongeveer tot het dak komt zal hij dus een meter of 7 hoog zijn). Stel dat je tuin 10 meter lang is en je de schotel op het balkon op de eerste verdieping wilt plaatsen, dan hangt de schotel dus op ca. 2.5 meter hoogte).
Dan wordt A= 10 meter, H=7 meter, S= 2.5 meter
Open in Windows onder 'Start' 'Programma's', 'Bureau-accesoires' de calculator en stel hem in, zoals op het plaatje hieronder:
Let op het vinkje voor 'Inv' en kies bij 'beeld' de optie wetenschappelijk.
De hoek, waaronder je theoretisch vrij zicht moet hebben kun je berekenen aan de hand van de volgende formule:
HOEK= ATAN((H-S)/A)
(ATAN is de inverse Tangens, als de calculator dus op 'Inv' staat kun je TAN gebruiken)
In ons voorbeeld dus: HOEK = ATAN((7-2.5)/10)
Toets dus op de rekenmachine:
7
-
2,5
=
/
10
=
inv
tan
Het antwoord is 24,heelveel, oftewel iets meer dan 24 graden. Je hebt in dit voorbeeld dus geen enkel probleem, want de gevonden hoek moet KLEINER zijn dan de benodigde hoek (voor Astra dus tussen 27,5 en 29 graden)!!
Als je de schotel op de grond zou monteren (10 cm boven de grond), zou een koe van 1.60 hoog die langs de schotel loopt op een afstand van 2 meter een probleem opleveren, immers, ATAN((1,6-0,1)/2) is iets meer dan 36,5 graden! Zou hij echter een meter doorlopen, dan merk je er waarschijnlijk niets meer van (dan is de hoek waaronder je vrij uitzicht hebt al 26,5 graad).
Als je dus weet, dat je op 19,2 graden, onder een hoek van tenminste 29 graden, vrij uitzicht hebt, dan kun je aan de slag.
Overigens zijn argumenten als 'het signaal gaat wel door de blaadjes heen', absoluut NIET van toepassing. De bladeren vormen JUIST kleine minischoteltjes, die het signaal braaf alle kanten op reflecteren. Let er ook op, dat als een boom theoretisch een probleem zou opleveren, maar dat toch niet doet EN HET IS WINTER, dat straks in de zomer de boom er heel anders uitziet (blaadjes enzo) en dan gegarandeerd wél een probleem kan opleveren!
De hoek, waaronder je theoretisch vrij zicht moet hebben kun je berekenen aan de hand van de volgende formule:
HOEK= ATAN((H-S)/A)
(ATAN is de inverse Tangens, als de calculator dus op 'Inv' staat kun je TAN gebruiken)
In ons voorbeeld dus: HOEK = ATAN((7-2.5)/10)
Toets dus op de rekenmachine:
7
-
2,5
=
/
10
=
inv
tan
Het antwoord is 24,heelveel, oftewel iets meer dan 24 graden. Je hebt in dit voorbeeld dus geen enkel probleem, want de gevonden hoek moet KLEINER zijn dan de benodigde hoek (voor Astra dus tussen 27,5 en 29 graden)!!
Als je de schotel op de grond zou monteren (10 cm boven de grond), zou een koe van 1.60 hoog die langs de schotel loopt op een afstand van 2 meter een probleem opleveren, immers, ATAN((1,6-0,1)/2) is iets meer dan 36,5 graden! Zou hij echter een meter doorlopen, dan merk je er waarschijnlijk niets meer van (dan is de hoek waaronder je vrij uitzicht hebt al 26,5 graad).
Als je dus weet, dat je op 19,2 graden, onder een hoek van tenminste 29 graden, vrij uitzicht hebt, dan kun je aan de slag.
Overigens zijn argumenten als 'het signaal gaat wel door de blaadjes heen', absoluut NIET van toepassing. De bladeren vormen JUIST kleine minischoteltjes, die het signaal braaf alle kanten op reflecteren. Let er ook op, dat als een boom theoretisch een probleem zou opleveren, maar dat toch niet doet EN HET IS WINTER, dat straks in de zomer de boom er heel anders uitziet (blaadjes enzo) en dan gegarandeerd wél een probleem kan opleveren!
Hoe bepaal je of een object (bijvoorbeeld een boom) de satelliet signalen blokkeert?
